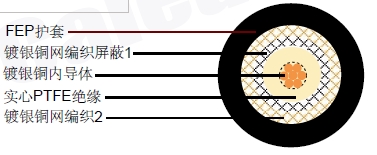

| 内导体 | 镀银铜 | 7 x 0.79 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) | 镀银铜 | 144 x 0.16 mm |
| 屏蔽覆盖率 | 95% | |
| 外导体(屏蔽 2) | 镀银铜 | 144 x 0.16 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | FEP | Φ9.90 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 4.99Ohm/Km |
| 外导体电阻 | 4.0 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/2.5 KV |
| 工作温度范围 | -55 °C - +200 °C |
| 铜重量 | - Kg/Km |
| 电缆重量(大约) | 240 Kg/Km |
| 屏蔽有效性 | 80dB |
| 频率 (MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 100 | 6.6 | 2.01 |
| 200 | 9.7 | 2.96 |
| 400 | 14.3 | 4.36 |
| 900 | 22.1 | 6.74 |
| 1000 | 24.0 | 7.32 |
| 2000 | 34.4 | 10.49 |
| 3000 | 47.0 | 14.33 |
| 5000 | 65.0 | 19.82 |
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>28dB |
| 600 | 900 MHz>23dB |
