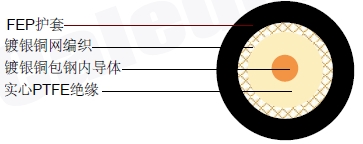

| 内导体 | 镀银铜包钢 (SCCS) | Φ0.94 mm |
|---|---|---|
| 绝缘 | PTFE | Φ2.95 mm |
| 外导体 (屏蔽) | 镀银铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | FEP | Φ4.32 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 63.5 Ohm/Km |
| 外导体电阻 | 7.5 Ohm/Km |
| 测试/工作电压(最大) | 5.0 KV/1.9 KV |
| 工作温度范围 | -55 °C - +200 °C |
| 铜的重量 | - Kg/Km |
| 电缆重量(大约) | 45 Kg/Km |
| 屏蔽有效性 | 60 dB |
| 频率 (MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 8.9 | 2.71 |
| 100 | 12.8 | 3.90 |
| 200 | 18.4 | 5.61 |
| 400 | 25.8 | 7.87 |
| 700 | 36.1 | 11.01 |
| 900 | 41.0 | 12.50 |
| 1000 | 44.3 | 13.51 |
| 1500 | 52.3 | 15.95 |
| 2000 | 61.4 | 18.72 |
| 3000 | 82.0 | 25.00 |
| 30 | 300 MHz>31dB |
| 300 | 600 MHz>26dB |
| 600 | 900 MHz>23dB |
