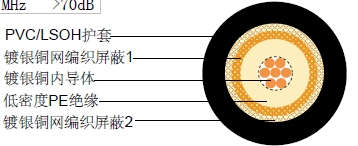

| 内导体 | 镀银铜 | 7 x 0.75 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ7.25 ±0.18 mm |
| 外导体(屏蔽 1) | 镀银铜 | 144 x 0.16 mm |
| 屏蔽覆盖率 | 96% | |
| 外导体(屏蔽 2) | 镀银铜 | 168 x 0.16 mm |
| 屏蔽覆盖率 | 98% | |
| 护套 | PVC /低烟无卤 | Φ10.8 ±0.18 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 6.0 Ohm/Km |
| 外导体电阻 | 3.1 Ohm/Km |
| 测试/工作电压(最大) | 10.0 KV/5.0 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜的重量 | 117.7 Kg/Km |
| 电缆重量(大约) | 205.3 Kg/Km |
| 屏蔽有效性 | 100-900 MHz>70dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ift) |
|---|---|---|
| 50 | 4.7 | 1.43 |
| 100 | 7.1 | 2.16 |
| 200 | 10.4 | 3.17 |
| 400 | 15.2 | 4.63 |
| 500 | 17.4 | 5.30 |
| 600 | 19.2 | 5.85 |
| 860 | 23.9 | 7.29 |
| 1000 | 26.2 | 7.99 |
| 30 | 300 MHz>30dB |
| 300 | 600 MHz>29dB |
| 600 | 900 MHz>27dB |
