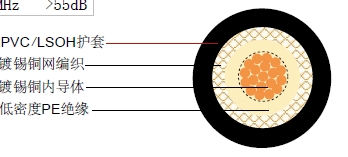

| 内导体 | 镀锡铜 | 19 x 0.18 mm | |
|---|---|---|---|
| 绝缘 | 低密度PE | Φ2.95 ± 0.10 | mm |
| 外导体 (屏蔽) | 镀锡铜 | 112 x 0.13 mm | |
| 屏蔽覆盖率 | 95% | ||
| 护套 | PVC /低烟无卤 | Φ5.00 ± 0.10 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 100 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 37.5 Ohm/Km |
| 外导体电阻 | 16.5 Ohm/Km |
| 测试/工作电压(最大) | 5 KV/2.5 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜的重量 | 18.7 Kg/Km |
| 电缆重量(大约) | 39.9 Kg/Km |
| 屏蔽有效性 | 100-900 MHz>55dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 10.8 | 3.29 |
| 100 | 16.0 | 4.88 |
| 200 | 24.0 | 7.32 |
| 400 | 37.7 | 11.49 |
| 500 | 41.3 | 12.59 |
| 600 | 49.7 | 15.15 |
| 860 | 64.2 | 19.57 |
| 1000 | 70.0 | 21.34 |
| 30 | 300 MHz>27dB |
| 300 | 600 MHz>23dB |
| 600 | 900 MHz>22dB |
