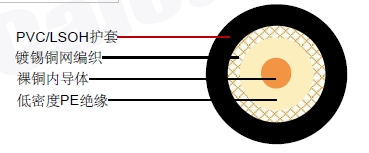

| 内导体 | 裸铜 | Φ0.80 ±0.025 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ2.95 ±0.10 mm |
| 外导体 | 镀锡铜 | 112 x 0.13 mm |
| 屏蔽覆盖率 | 95% | |
| 护套 | PVC /低烟无卤 | Φ5.00 ±0.10 mm |
| 特性阻抗 | Nom.53±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 35.0 Ohm/Km |
| 外导体电阻 | 16.5 Ohm/Km |
| 测试/工作电压(最大) | 5 KV/2 KV |
| 工作温度范围 | -30 °C - +70 °C |
| 铜的重量 | 18.7 Kg/Km |
| 电缆重量(大约) | 39.9 Kg/Km |
| 屏蔽有效性 | 100-900 MHz>55dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 50 | 9.1 | 2.77 |
| 100 | 13.1 | 3.99 |
| 200 | 19.4 | 5.91 |
| 400 | 28.4 | 8.66 |
| 500 | 32.2 | 9.82 |
| 600 | 35.7 | 10.88 |
| 860 | 44.8 | 13.66 |
| 1000 | 49.0 | 14.94 |
| 30 | 300 MHz>26dB |
| 300 | 600 MHz>25dB |
| 600 | 900 MHz>24dB |
