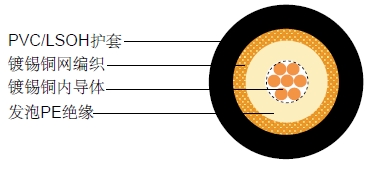

| 内导体 | 镀锡铜 | 7 x 0.13 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ1.70 ± 0.10mm |
| 外导体 | 镀锡铜 | 80 x 0.10 mm |
| 屏蔽覆盖率 | 92% | |
| 护套 | PVC /低烟无卤 | Φ2.60 ± 0.10mm |
| 性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 56 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 20.5 Ohm/Km |
| 外导体电阻 | 30.0 Ohm/Km |
| 工作温度范围 | -25 °C - +80 °C |
| 铜重量 | 6.9 Kg/Km |
| 电缆重量(大约) | 11.3 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100ft) |
|---|---|---|
| 50 | 11.7 | 3.57 |
| 100 | 15.8 | 4.82 |
| 200 | 24.6 | 7.50 |
| 400 | 36.5 | 11.13 |
| 500 | 41.3 | 12.59 |
| 600 | 44.7 | 13.63 |
| 860 | 53.8 | 16.40 |
| 1000 | 57.7 | 17.59 |
| 30 | 300 MHz>20dB |
| 300 | 600 MHz>18dB |
| 600 | 900 MHz>16dB |
