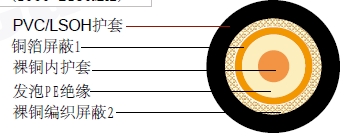

| 内导体 | 裸铜 | Φ1.25 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ5.50 mm |
| 外导体 (屏蔽 1) | 铜箔 | Φ5.65 mm |
| 屏蔽覆盖率1 | 100% | |
| 外导体 (屏蔽 2) | 铜丝编织 | 96x0.10 mm |
| 屏蔽覆盖率2 | 60% | |
| 护套 | PVC/低烟无卤 | Φ7.80 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 50 pF/m |
| 传播速度 | 85% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 12.8 Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 额定温度 | 70°C |
| 工作电压 | 30 V |
| 电缆重量(大约) | 65 kg/km |
| 屏蔽有效性 |
>75 dB (30-1000MHz) >65 dB (1000-2150MHz) |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 3.5 | 1.07 |
| 100 | 5.0 | 1.52 |
| 200 | 7.5 | 2.29 |
| 460 | 11.5 | 3.51 |
| 860 | 15.5 | 4.73 |
| 1000 | 17.0 | 5.18 |
| 1750 | 22.0 | 6.71 |
| 2150 | 26.0 | 7.93 |
| 5 | 470 MHz>23dB |
| 470 | 860 MHz>20dB |
| 860 | 2150 MHz>18dB |
