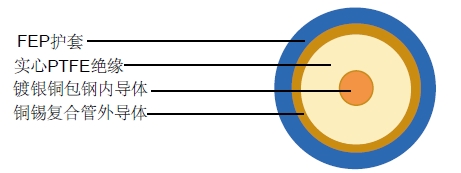

| 内导体 | 镀银铜 | Φ1.67mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ5.31±0.10mm |
| 外导体 | 镀锡铜 | Φ6.30±0.10mm |
| 屏蔽覆盖率 | 100% | |
| 护套 | FEP | Φ6.80mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95 pF/m |
| 传播速度 | - |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 最大工作电压 | 3.5KV |
| 工作温度范围 |
| 频率(GHz) | 最大 衰减(dB/100m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 0.5 | 16 | 4.9 |
| 1 | 24 | 7.3 |
| 5 | 62 | 18.9 |
| 10 | 97 | 29.6 |
| 20 | 145 | 44.2 |
