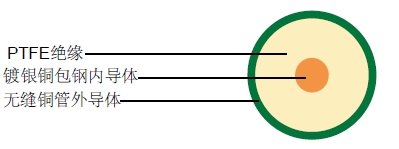

| 内导体 | 镀银铜包钢(SCCS) | Φ0.20mm |
|---|---|---|
| 绝缘 | PTFE | Φ0.66±0.1mm |
| 外导体 | 类性1: 无缝铜管 | Φ0.86±0.1mm |
| 类性2: 无缝镀锡铜管(TP) | ||
| 类性3: 无缝镀银铜管(SP) |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 95 pF/m |
| 传播速度 | - |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -55°C - +125 °C |
| 外导体可承受最高温度 | 175°C |
| 最小弯曲半径 | 3.0 mm |
| 频率(GHz) | 最大衰减(dB/100m) | 最大衰减(dB/100ft) |
|---|---|---|
| 0.5 | 112 | 34.1 |
| 1 | 159 | 48.5 |
| 5 | 362 | 110.3 |
| 10 | 520 | 158.5 |
| 20 | 752 | 229.2 |
