该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
IEEE Std. 1019
API RP 11S5
API RP 11S6

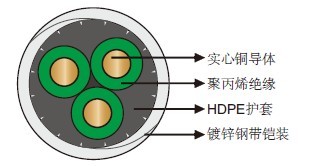

导体：
带聚粘结层的实心裸铜导体。
绝缘：
聚丙烯绝缘。
护套：
HDPE护套。
铠装：
镀锌钢带铠装。
3KV
|
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
|
|
QYPHY-80-4kV-3G6 |
6 |
13.3 |
0.16 |
4.1 |
0.075 |
1.9 |
1.1 |
26.8 |
860 | 1280 |
|
QYPHY-80-4kV-3G4 |
4 |
21.1 |
0.20 |
5.1 |
0.075 |
1.9 |
1.1 |
29.1 | 1080 | 1607 |
|
QYPHY-80-4kV-3G2 |
2 |
33.5 |
0.26 |
6.6 |
0.075 |
1.9 |
1.3 |
32.6 | 1420 | 2113 |
|
QYPHY-80-4kV-3G1 |
1 |
42.4 |
0.29 |
7.4 |
0.075 |
1.9 |
1.3 |
33.8 | 1640 | 2440 |
4KV
| 电缆型号 | 导体规格 | 导体外径 | 绝缘厚度 | 总外径 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | mm² | inches | mm | Inches | mm | Inches | mm | lbs/kft | kg/km | |
| QYPHY-80-4kV-3G6 | 6 | 13.3 | 0.16 | 4.1 | 0.08 | 2.1 | 1.1 | 27.7 | 900 | 1339 |
| QYPHY-80-4kV-3G4 | 4 | 21.1 | 0.20 | 5.1 | 0.08 | 2.1 | 1.2 | 30.0 | 1120 | 1666 |
| QYPHY-80-4kV-3G2 | 2 | 33.5 | 0.26 | 6.6 | 0.08 | 2.1 | 1.3 | 33.5 | 1460 | 2172 |
| QYPHY-80-4kV-3G1 | 1 | 42.4 | 0.29 | 7.4 | 0.08 | 2.1 | 1.4 | 34.6 | 1680 | 2500 |
5KV
| 电缆型号 | 导体规格 | 导体外径 | 绝缘厚度 | 总外径 | 重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | mm² | inches | mm | Inches | mm | Inches | mm | lbs/kft | kg/km | |
| QYPHY-80-4kV-3G6 | 6 | 13.3 | 0.16 | 4.1 | 0.09 | 2.3 | 1.1 | 28.5 | 930 | 1384 |
| QYPHY-80-4kV-3G4 | 4 | 21.1 | 0.20 | 5.1 | 0.09 | 2.3 | 1.2 | 30.9 | 1160 | 1726 |
| QYPHY-80-4kV-3G2 | 2 | 33.5 | 0.26 | 6.6 | 0.09 | 2.3 | 1.4 | 34.3 | 1500 | 2232 |
| QYPHY-80-4kV-3G1 | 1 | 42.4 | 0.29 | 7.4 | 0.09 | 2.3 | 1.4 | 35.5 | 1720 | 2559 |
