应用
该扁平电缆适用于直流采矿设备，如直流穿梭车，钻，截煤和装载机。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

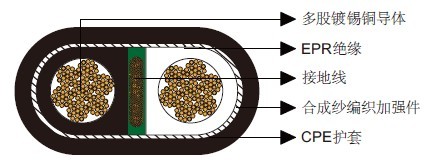

结构
导体：多股镀锡退火铜导体。
绝缘：乙丙橡胶（EPR）。
接地线：镀锡铜导体与可选的绿色包覆层。
加强件：合成纱。
护套：黑色重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。
机械和热性能
最小弯曲半径：6×OD
导体最高工作温度：+90℃
尺寸和重量
|
结构 |
股数 |
地线规 格 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数× |
- |
AWG/ |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
2×6 |
133 |
8 |
0.06 |
1.5 |
0.080 |
2.0 |
0.56×1.02 |
14.2×25.9 |
500 |
744 |
95 |
|
2×4 |
259 |
7 |
0.06 |
1.5 |
0.095 |
2.4 |
0.61×1.15 |
15.5×29.2 |
635 |
945 |
127 |
|
2×3 |
259 |
6 |
0.06 |
1.5 |
0.095 |
2.4 |
0.68×1.26 |
17.3×32.0 |
785 |
1170 |
145 |
|
2×2 |
259 |
5 |
0.06 |
1.5 |
0.095 |
2.4 |
0.73×1.35 |
18.5×34.3 |
935 |
1390 |
167 |
|
2×1 |
259 |
4 |
0.08 |
2.0 |
0.110 |
2.8 |
0.81×1.55 |
20.6×39.4 |
1185 |
1760 |
191 |
|
2×1/0 |
259 |
3 |
0.08 |
2.0 |
0.125 |
3.2 |
0.93×1.67 |
23.6×42.4 |
1470 |
2190 |
217 |
|
2×2/0 |
329 |
2 |
0.08 |
2.0 |
0.125 |
3.2 |
0.99×1.85 |
25.1×47.0 |
1790 |
2660 |
250 |
|
2×3/0 |
413 |
1 |
0.08 |
2.0 |
0.140 |
3.6 |
1.03×2.00 |
26.2×50.8 |
2145 |
3190 |
286 |
|
2×4/0 |
532 |
1/0 |
0.08 |
2.0 |
0.140 |
3.6 |
1.10×2.10 |
27.9×53.3 |
2545 |
3790 |
328 |
