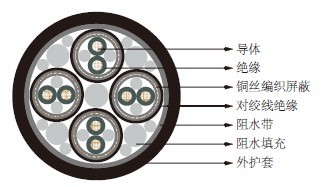

该舰艇舷外安装电缆横向阻水,纵向完全阻水(所有芯线不阻水),按照VG 95218 part 29标准设计。
芯数×标称截面积 | 最大传输阻抗 |
---|---|
No. × mm² | m Ω /m |
4×2×0.75 | 15 |
8×2×0.75 | 15 |
10×2×0.75 | 15 |
27×2×0.38 | 15 |
12×2×0.38 | 15 |
500V
芯数×标称截面积 | 最大单芯直径 | 最小护套厚度 | 最小外径 | 最大外径 | 最大重量 |
---|---|---|---|---|---|
No. × mm² | mm | mm | mm | mm | kg/km |
4×2×0.75 | 1.9 | 1.7 | 20.5 | 20.9 | 530 |
8×2×0.75 | 1.9 | 2.0 | 26.1 | 26.5 | 880 |
10×2×0.75 | 1.9 | 2.0 | 32.3 | 32.9 | 1350 |
27×2×0.38 | 1.3 | 2.5 | 42.1 | 42.7 | 1800 |
12×2×0.38 | 1.9 | 2.0 | 30.6 | 31.2 | 1190 |
