应用
这些电缆适用于交通信号,交通控制系统,火灾报警系统,地下管道和空中安装的户外或室内使用。用于额定电压600伏75℃潮湿或干燥的环境中。

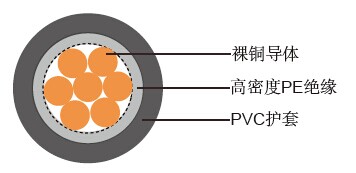

电缆结构
- 导体: 实心铜导体,遵循ASTM B-3,多股铜导体,遵循ASTM B-8, & B-174
- 绝缘: 高密度聚乙烯(HDPE)
- 护套: 黑色聚氯乙烯 (PVC)
导体数 | 绝缘颜色 | 色带颜色 | 导体数 | 绝缘颜色 | 色带颜色 |
1 | 黑色 | – | 14 | 绿色 | 白色 |
2 | 白色 | – | 15 | 蓝色 | 白色 |
3 | 红色 | – | 16 | 黑色 | 红色 |
4 | 绿色 | – | 17 | 白色 | 红色 |
5 | 桔色 | – | 18 | 桔色 | 红色 |
6 | 蓝色 | – | 19 | 蓝色 | 红色 |
7 | 白色 | 黑色 | 20 | 红色 | 绿色 |
8 | 红色 | 黑色 | 21 | 桔色 | 绿色 |
9 | 绿色 | 黑色 | 22 | 黑色 | – |
10 | 桔色 | 黑色 | 23 | 白色 | – |
11 | 蓝色 | 黑色 | 24 | 红色 | – |
12 | 黑色 | 白色 | 25 | 绿色 | – |
13 | 红色 | 白色 |
额定温度
75°C
额定电压
600 V
电缆参数
AWG | 导体数 | 实心或多 股 | 绝缘厚度 | 护套厚度 | 外径 | 线缆重量 | ||||
inches | mm | inches | mm | inches | mm | Lbs./Kft | Kg/Km | |||
14 | 2 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.325 | 8.26 | 58 | 86 |
14 | 2 | 7股 | 0.025 | 0.64 | 0.045 | 1.14 | 0.341 | 8.66 | 63 | 94 |
14 | 3 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.342 | 8.69 | 75 | 112 |
14 | 3 | 7股 | 0.025 | 0.64 | 0.045 | 1.14 | 0.357 | 9.07 | 81 | 121 |
14 | 4 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.372 | 9.45 | 94 | 140 |
14 | 4 | 7股 | 0.025 | 0.64 | 0.045 | 1.14 | 0.389 | 9.89 | 98 | 146 |
14 | 5 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.406 | 10.31 | 113 | 168 |
14 | 5 | 7股 | 0.025 | 0.64 | 0.045 | 1.14 | 0.42 | 10.67 | 113 | 168 |
14 | 7 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.44 | 11.18 | 146 | 217 |
14 | 7 | 7股 | 0.025 | 0.64 | 0.045 | 1.14 | 0.464 | 11.79 | 154 | 229 |
14 | 9 | 实心 | 0.025 | 0.64 | 0.045 | 1.14 | 0.511 | 12.98 | 186 | 277 |
14 | 9 | 7股 | 0.025 | 0.64 | 0.06 | 1.52 | 0.571 | 14.50 | 212 | 315 |
14 | 10 | 实心 | 0.025 | 0.64 | 0.06 | 1.52 | 0.586 | 14.88 | 220 | 327 |
14 | 10 | 7股 | 0.025 | 0.64 | 0.06 | 1.52 | 0.586 | 14.88 | 227 | 338 |
14 | 11 | 7股 | 0.025 | 0.64 | 0.06 | 1.52 | 0.618 | 15.70 | 250 | 372 |
14 | 12 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.603 |
15.31 |
254 |
378 |
14 | 12 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.636 |
16.15 |
267 |
397 |
14 | 14 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.668 |
16.97 |
304 |
452 |
14 | 15 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.667 |
16.94 |
311 |
463 |
14 | 15 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.704 |
17.88 |
328 |
488 |
14 | 16 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.667 |
16.94 |
325 |
484 |
14 | 16 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.704 |
17.88 |
341 |
507 |
14 | 19 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.701 |
17.81 |
375 |
558 |
14 | 19 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.741 |
18.82 |
393 |
585 |
14 | 20 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.737 |
18.72 |
395 |
588 |
14 | 20 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.779 |
19.79 |
415 |
617 |
14 | 21 | 7股 |
0.025 |
0.64 |
0.06 |
1.52 |
0.779 |
19.79 |
432 |
643 |
14 | 25 | 实心 |
0.025 |
0.64 |
0.06 |
1.52 |
0.796 |
20.22 |
478 |
711 |
14 | 25 | 7股 |
0.025 |
0.64 |
0.08 |
1.52 |
0.918 |
23.32 |
544 |
809 |
12 | 2 | 实心 |
0.03 |
0.76 |
0.045 |
1.14 |
0.382 |
9.70 | 58 | 86 |
12 | 2 | 7股 |
0.03 |
0.76 |
0.045 |
1.14 |
0.397 |
10.08 | 87 | 129 |
12 | 3 | 实心 |
0.03 |
0.76 |
0.045 |
1.14 |
0.398 |
10.11 |
108 |
161 |
12 | 3 | 7股 |
0.03 |
0.76 |
0.045 |
1.14 |
0.42 |
10.67 |
113 |
168 |
12 | 4 | 实心 |
0.03 |
0.76 |
0.045 |
1.14 |
0.439 |
11.15 |
135 |
201 |
12 | 4 | 7股 |
0.03 |
0.76 |
0.045 |
1.14 |
0.459 |
11.66 |
141 |
210 |
12 | 5 | 实心 |
0.03 |
0.76 |
0.045 |
1.14 |
0.48 |
12.19 |
163 |
243 |
12 | 5 | 7股 |
0.03 |
0.76 |
0.045 |
1.14 |
0.503 |
12.78 |
172 |
256 |
12 | 7 | 实心 |
0.03 |
0.76 |
0.06 |
1.52 |
0.555 |
14.10 |
237 |
353 |
12 | 7 | 7股 |
0.03 |
0.76 |
0.06 |
1.52 |
0.579 |
14.71 |
244 |
363 |
12 | 9 | 实心 |
0.03 |
0.76 |
0.06 |
1.52 |
0.64 |
16.26 |
281 |
418 |
12 | 9 | 7股 |
0.03 |
0.76 |
0.06 |
1.52 |
0.673 |
17.09 |
310 |
461 |
12 | 10 | 7股 |
0.03 |
0.76 |
0.06 |
1.52 |
0.726 |
18.44 |
338 |
503 |
12 | 12 | 实心 |
0.03 |
0.76 |
0.06 |
1.52 |
0.711 |
18.06 |
372 |
553 |
12 | 12 | 7股 |
0.03 |
0.76 |
0.06 |
1.52 |
0.753 |
19.13 |
393 |
585 |
12 | 16 | 实心 |
0.03 |
0.76 |
0.06 |
1.52 |
0.793 |
20.14 |
449 |
668 |
12 | 19 | 7股 |
0.03 |
0.76 |
0.08 |
2.03 |
0.918 |
23.32 |
625 |
930 |
12 | 20 | 实心 |
0.03 |
0.76 |
0.08 |
2.03 |
0.922 |
23.42 |
631 |
939 |
10 | 2 | 实心 |
0.031 |
0.79 |
0.045 |
1.14 |
0.421 |
10.70 |
110 |
164 |
10 | 2 | 7股 |
0.031 |
0.79 |
0.045 |
1.14 |
0.443 |
11.25 |
118 |
176 |
10 | 3 | 实心 |
0.031 |
0.79 |
0.045 |
1.14 |
0.445 |
11.30 |
150 |
223 |
10 | 3 | 7股 |
0.031 |
0.79 |
0.045 |
1.14 |
0.469 |
11.91 |
155 |
231 |
10 | 4 | 7股 |
0.031 |
0.79 |
0.06 |
1.52 |
0.542 |
13.77 |
216 |
321 |
10 | 5 | 7股 |
0.031 |
0.79 |
0.06 |
1.52 |
0.596 |
15.14 |
263 |
391 |
