薄壁单芯屏蔽电缆 DTREF 750V

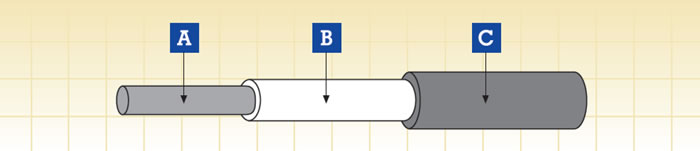

A. 导体 B. 绝缘 C. 护套

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构

导体：镀锡铜丝
绝缘 ：低烟无卤电子束交联复合物
护套：TPU塑料护套

电气及机械性能<

标称电压 750V
短路温度 250°C
工作温度 -60°C/+125°C
最小弯曲半径 3 x OD (OD≤20mm)
5 x OD(OD≥20mm)

防火性能

阻燃 GB/T18380.1-2001 DZ-1
低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998

DTREF 750V

导体标称截面积	股数/线芯直径	标称绝缘厚度	标称护套厚度	最大外径	重量	20°C导体最大电阻
MM²	NO/MM	MM	MM	MM	KG/KM	Ω/KM
0.5	19/0.18	0.25	0.12	1.64	7.8	40.1
0.75	19/0.23	0.25	0.12	1.89	11.6	26.7
1.0	19/0.26	0.25	0.12	2.04	14.0	20.0
1.2	19/0.28	0.25	0.12	2.20	15.8	17.6
1.5	19/0.32	0.30	0.12	2.44	20.8	13.7
2.5	19/0.41	0.30	0.12	2.89	31.8	8.21
4.0	19/0.52	0.35	0.12	3.54	49.9	5.00
