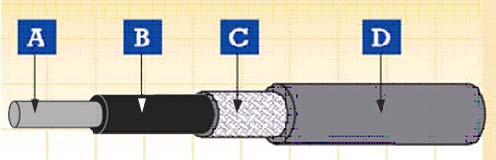

A.导体 B.绝缘 C.屏蔽 D.护套
| 电压 | 300/500 V |
| 导体最高额定温度 | 120℃ /150℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40 ℃ ( 固定安装) |
| 最小弯曲半径 | 10 倍最大外径 |
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2(EN45545) | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101(EN45545) | FO |
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-TW-05S-OS 300/500 V
|
芯数 X 导体截面积 |
最小平均护套厚度 |
线缆外径 |
重量 |
|
|---|---|---|---|---|
|
最小 |
最大 |
|||
| N X MM2 | MM | MM | MM | KG/KM |
|
1 x 0.5 |
0.20 |
2.3 |
2.8 |
10 |
|
1 x 0.75 |
0.20 |
2.5 |
3.0 |
20 |
|
1 x 1 |
0.20 |
2.7 |
3.2 |
25 |
|
1 x 1.5 |
0.20 |
3.1 |
3.6 |
30 |
|
1 x 2.5 |
0.20 |
3.6 |
4.4 |
40 |
