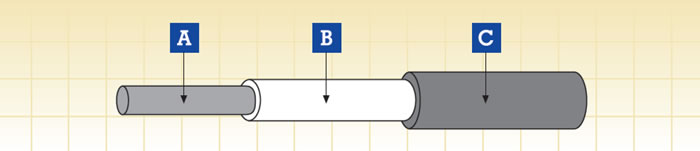

A. 导体 B. 绝缘 C. 护套
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制,辅助和主电路接线如有线电视吊带,开关和控制面板,驾驶台等。
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 (EI 106 至 EI 109) 标准的低烟无卤弹性化合物
护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤弹性化合物
电压 | 0.6/1 kV 或 1.8/3 kV |
导体最高额定温度 | 90℃ ( 固定安装) |
允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
最小弯曲半径 | 3 倍最大外径 (D<12mm) |
4 倍最大外径 (D>12mm) |
EN 60684-2 | 无氟 |
EN 50305; EN 60811-2-1 | 耐油及防燃料 |
EN 50305 | 防臭氧 |
EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
DIN 5510-2(EN45545) | 安全等级 1/2/3/4 |
BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
NF F 16-101(EN45545) | FO |
EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-MW-3S 1.8/3 kV
导体截面积 | 导体直径 (A) | 最小平均绝缘厚度 | 最小平均护套厚度 | 线缆外径 | 重量 | 最大导体阻抗 | 最小绝缘阻抗 | ||
---|---|---|---|---|---|---|---|---|---|
最小 | 最大 | 20°C | 20°C | 90°C | |||||
MM2 | MM | MM | MM | MM | MM | KG/KM | Ω/KM | MΩ·KM | MΩ·KM |
1.5 | 1.5 | 1.3 | 0.8 | 5.7 | 6.7 | 60 | 13.7 | 21.8 | 0.218 |
2.5 | 1.95 | 1.3 | 0.8 | 6.0 | 7.0 | 70 | 8.21 | 18.8 | 0.188 |
4 | 2.5 | 1.3 | 0.8 | 6.5 | 7.6 | 90 | 5.09 | 16.2 | 0.162 |
6 | 3.0 | 1.3 | 0.8 | 7.0 | 8.1 | 110 | 3.39 | 14.4 | 0.144 |
10 | 3.9 | 1.5 | 0.8 | 8.2 | 9.6 | 170 | 1.95 | 12.8 | 0.128 |
16 | 5.0 | 1.5 | 0.8 | 9.2 | 10.8 | 240 | 1.24 | 10.7 | 0.107 |
25 | 6.4 | 1.8 | 1.0 | 11.5 | 13.4 | 350 | 0.795 | 10.3 | 0.103 |
35 | 7.7 | 1.8 | 1.0 | 12.7 | 14.9 | 450 | 0.565 | 8.9 | 0.089 |
50 | 9.2 | 1.8 | 1.0 | 14.1 | 16.5 | 590 | 0.393 | 7.8 | 0.078 |
70 | 11.0 | 1.8 | 1.0 | 15.8 | 18.5 | 790 | 0.277 | 6.7 | 0.067 |
95 | 12.5 | 2.2 | 1.0 | 18.0 | 21.0 | 1050 | 0.210 | 6.5 | 0.065 |
120 | 14.2 | 2.2 | 1.0 | 19.6 | 22.9 | 1270 | 0.164 | 6.1 | 0.061 |
150 | 15.8 | 2.2 | 1.2 | 21.4 | 25.1 | 1590 | 0.132 | 5.8 | 0.058 |
185 | 17.5 | 2.4 | 1.2 | 23.4 | 27.4 | 1900 | 0.108 | 5.6 | 0.056 |
240 | 20.1 | 2.4 | 1.2 | 25.9 | 30.3 | 2490 | 0.0817 | 5.0 | 0.050 |
300 | 22.5 | 2.4 | 1.2 | 28.1 | 32.9 | 3010 | 0.0654 | 4.5 | 0.045 |
400 | 25.8 | 2.6 | 1.4 | 32.0 | 37.4 | 3980 | 0.0495 | 4.4 | 0.044 |
FRL-MW-6S 3.6/6KV
导体截面积 | 导体直径 (A) | 最小平均绝缘厚度 | 最小平均护套厚度 | 线缆外径 | 重量 | 最大导体阻抗 | 最小绝缘阻抗 | ||
---|---|---|---|---|---|---|---|---|---|
最小 | 最大 | 20°C | 20°C | 90°C | |||||
MM2 | MM | MM | MM | MM | MM | KG/KM | Ω/KM | MΩ·KM | MΩ·KM |
2.5 | 1.95 | 2.6 | 0.8 | 8.6 | 10.1 | 120 | 8.21 | 24.6 | 0.246 |
4 | 2.5 | 2.6 | 0.8 | 9.1 | 10.7 | 140 | 5.09 | 21.6 | 0.216 |
6 | 3.0 | 2.6 | 0.8 | 9.6 | 11.2 | 165 | 3.39 | 19.5 | 0.195 |
10 | 3.9 | 2.6 | 0.8 | 10.4 | 12.2 | 220 | 1.95 | 16.7 | 0.167 |
16 | 5.0 | 2.6 | 0.8 | 11.5 | 13.4 | 290 | 1.24 | 14.2 | 0.142 |
25 | 6.4 | 2.9 | 1.0 | 13.7 | 16.1 | 430 | 0.795 | 13.1 | 0.131 |
35 | 7.7 | 2.9 | 1.0 | 14.9 | 17.5 | 540 | 0.565 | 11.6 | 0.116 |
50 | 9.2 | 2.9 | 1.0 | 16.4 | 19.1 | 670 | 0.393 | 10.2 | 0.102 |
70 | 11.0 | 2.9 | 1.0 | 18.0 | 21.1 | 880 | 0.277 | 8.9 | 0.089 |
95 | 12.5 | 2.9 | 1.0 | 19.5 | 22.8 | 1100 | 0.210 | 8.0 | 0.080 |
120 | 14.2 | 2.9 | 1.2 | 21.4 | 25.1 | 1380 | 0.164 | 7.5 | 0.075 |
150 | 15.8 | 2.9 | 1.2 | 22.9 | 26.8 | 1660 | 0.132 | 6.9 | 0.069 |
185 | 17.5 | 3.2 | 1.2 | 25.1 | 29.4 | 2010 | 0.108 | 6.7 | 0.067 |
240 | 20.1 | 3.4 | 1.4 | 28.3 | 33.1 | 2670 | 0.0817 | 6.4 | 0.064 |
300 | 22.5 | 3.4 | 1.4 | 30.6 | 35.8 | 3170 | 0.0654 | 5.9 | 0.059 |
400 | 25.8 | 3.4 | 1.4 | 33.7 | 39.4 | 4150 | 0.0495 | 5.2 | 0.052 |
(a)= 仅供参考
