3.8/6.6kV, 6.6/6.6kV, 6.35/11kV HF-EPR绝缘，SW2/SW4护套铠装阻燃电力&控制缆（非辐射场）

BS 6883和BS 7917标准海洋工程及船用电缆

3.8/6.6kV, 6.6/6.6kV, 6.35/11kV HF-EPR绝缘，SW2/SW4护套铠装阻燃电力&控制缆（非辐射场），中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于电力&控制应用。

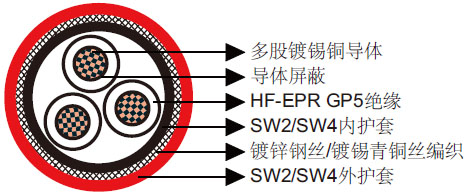

导体	符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝
导体屏蔽	半导层或带
绝缘	符合BS 7655 1.2标准的HF-EPR GP5
内护套	符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2
铠装	镀锌钢丝编织或镀锡青铜丝编织（单芯）
外护套	符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2

最小内部弯曲半径	12×OD
温度范围	-40℃ ~ +90℃

结构芯数×截面积	标称绝缘厚度	标称内护套厚度	最小内护套外直径	最大内护套外直径	标称铠装丝直径	标称外护套厚度	最小外径	最大外径	近似重量
mm²	mm	mm	mm	mm	mm	mm	mm	mm	kg/km
1×16	3.4	1.3	13.9	15.7	0.3	1.4	18.0	20.4	703
1×25	3.4	1.3	15.5	17.5	0.3	1.5	19.8	22.7	899
1×35	3.4	1.4	16.6	18.6	0.3	1.5	20.9	23.8	1029
1×50	3.4	1.4	17.8	19.8	0.3	1.6	22.3	25.2	1223
1×70	3.4	1.5	19.7	22.1	0.3	1.7	24.4	27.4	1547
1×95	3.4	1.6	21.6	24.1	0.3	1.8	26.5	29.6	1903
1×120	3.4	1.6	23.2	25.8	0.3	1.8	28.1	31.3	2266
1×150	3.4	1.7	24.9	27.6	0.45	1.9	30.7	34.4	2760
1×185	3.4	1.8	26.9	29.6	0.45	2.0	32.9	36.7	3282
1×240	3.4	1.9	29.6	32.8	0.45	2.1	35.8	39.7	4059
1×300	3.4	2.0	32.1	35.4	0.45	2.2	38.5	42.9	4872
1×400	3.4	2.1	35.5	38.9	0.45	2.4	42.2	46.8	5844
1×500	3.4	2.2	38.7	42.6	0.45	2.5	45.7	50.4	7113
1×630	3.4	2.4	42.6	46.6	0.45	2.7	49.9	55.2	9093
3×16	3.4	1.8	28.1	30.9	0.45	2.1	34.3	38.2	2109
3×25	3.4	2.0	31.9	35.2	0.45	2.2	38.3	42.3	2747
3×35	3.4	2.0	33.8	37.1	0.45	2.3	40.4	44.9	3133
3×50	3.4	2.2	36.8	40.2	0.45	2.4	43.5	48.2	3772
3×70	3.4	2.3	40.7	44.6	0.45	2.6	47.9	52.7	4771
3×95	3.4	2.5	44.7	48.8	0.45	2.8	52.3	57.7	5900
3×120	3.4	2.6	48.6	53.1	0.45	2.9	56.3	61.8	7098
3×150	3.4	2.7	51.9	56.6	0.45	3.1	60.1	66.2	8304
3×185	3.4	2.9	56.2	61.1	0.45	3.2	64.6	70.8	9895
3×240	3.4	3.1	62.0	67.4	0.45	3.5	70.9	77.9	12358

结构芯数×截面积	标称绝缘厚度	标称内护套厚度	最小内护套外直径	最大内护套外直径	标称铠装丝直径	标称外护套厚度	最小外径	最大外径	近似重量
mm²	mm	mm	mm	mm	mm	mm	mm	mm	kg/km
1×25	5.5	1.5	19.9	22.4	0.3	1.7	24.6	27.7	1211
1×35	5.5	1.5	20.8	23.3	0.3	1.7	25.5	28.6	1338
1×50	5.5	1.6	22.2	24.7	0.3	1.8	27.1	30.2	1565
1×70	5.5	1.7	24.1	26.7	0.45	1.9	29.9	33.6	2017
1×95	5.5	1.7	25.8	28.5	0.45	2.0	31.8	35.5	2383
1×120	5.5	1.8	27.7	30.4	0.45	2.0	33.7	37.5	2794
1×150	5.5	1.9	29.3	32.5	0.45	2.1	35.5	39.4	3213
1×185	5.5	1.9	31.1	34.3	0.45	2.2	37.5	41.5	3737
1×240	5.5	2.0	33.8	37.2	0.45	2.3	40.4	44.9	4548
1×300	5.5	2.1	36.4	39.8	0.45	2.4	43.1	47.7	5392
1×400	5.5	2.3	39.9	43.8	0.45	2.6	47.0	51.8	6384
1×500	5.5	2.4	43.2	47.2	0.45	2.7	50.5	55.8	7689
1×630	5.5	2.5	46.8	51.0	0.45	2.8	54.3	59.8	9709
3×25	5.5	2.3	41.2	45.1	0.45	2.6	48.4	53.6	3746
3×35	5.5	2.4	43.3	47.3	0.45	2.7	50.6	55.9	4204
3×50	5.5	2.5	46.1	50.2	0.45	2.8	53.6	59.0	4872
3×70	5.5	2.7	50.2	54.8	0.45	3.0	58.1	64.1	5992
3×95	5.5	2.8	54.0	58.8	0.45	3.1	62.1	68.3	7130
3×120	5.5	3.0	58.0	63.0	0.45	3.3	66.5	72.9	8486
3×150	5.5	3.1	61.4	66.8	0.45	3.4	70.1	77.0	9723
3×185	5.5	3.3	65.7	71.3	0.45	3.6	74.8	81.9	11448
3×240	5.5	3.5	71.5	77.6	0.45	3.9	81.2	89.0	14038

结构芯数×截面积	标称绝缘厚度	标称内护套厚度	最小内护套外直径	最大内护套外直径	标称铠装丝直径	标称外护套厚度	最小外径	最大外径	近似重量
mm²	mm	mm	mm	mm	mm	mm	mm	mm	kg/km
1×35	6.5	1.6	22.9	25.5	0.3	1.8	27.8	31.0	1514
1×50	6.5	1.7	24.3	26.9	0.45	1.9	30.1	33.8	1751
1×70	6.5	1.7	26.0	28.7	0.45	2.0	32.0	35.8	2201
1×95	6.5	1.8	27.9	30.7	0.45	2.1	34.1	37.9	2600
1×120	6.5	1.9	29.8	32.9	0.45	2.1	36.0	39.9	3021
1×150	6.5	1.9	31.2	34.5	0.45	2.2	37.6	41.6	3427
1×185	6.5	2.0	33.3	36.5	0.45	2.3	39.8	44.3	3987
1×240	6.5	2.1	36.0	39.4	0.45	2.4	42.7	47.3	4814
1×300	6.5	2.2	38.5	42.3	0.45	2.5	45.4	50.1	5674
1×400	6.5	2.4	42.0	46.0	0.45	2.6	49.2	54.4	6637
1×500	6.5	2.5	45.3	49.4	0.45	2.8	52.8	58.2	7986
1×630	6.5	2.6	48.9	53.5	0.45	2.9	56.6	62.2	10057
3×35	6.5	2.6	47.8	52.0	0.45	2.9	55.5	61.1	4793
3×50	6.5	2.7	50.6	55.2	0.45	3.0	58.5	64.6	5489
3×70	6.5	2.8	54.5	59.3	0.45	3.2	62.8	69.0	6612
3×95	6.5	3.0	58.6	63.5	0.45	3.3	67.0	73.4	7829
3×120	6.5	3.1	62.4	67.8	0.45	3.5	71.3	78.2	9182
3×150	6.5	3.3	66.0	71.5	0.45	3.6	75.0	82.2	10498
3×185	6.5	3.4	70.1	76.1	0.45	3.8	79.5	87.2	12218
