应用
BS 6883标准船舶用电力控制电缆3.8/6.6kV, 6.35/11kV, 8.7/15kV HF-EPR绝缘，SW2/SW4护套非铠装阻燃电力&控制缆（辐射场）,中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于电力&控制应用。
标准
-
BS 6883
-
IEC 60332-3A 阻燃
-
IEC 60754-1; IEC 60754-2 腐蚀性
-
IEC 61034-2 烟密度
-
冷弯和冲击（-40°C）（应要求提供）
-
CSA C22.2 No. 38-95（应要求提供）

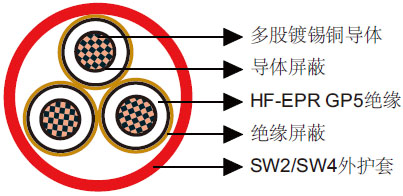

结构
|
导体 |
符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝 |
|
导体屏蔽 |
半导层或带 |
|
绝缘 |
符合BS 7655 1.2标准的HF-EPR GP5 |
|
绝缘屏蔽 |
半导层或带+镀锡铜带 |
|
外护套 |
符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2 |
机械和热性能
|
最小内部弯曲半径 |
15×OD（单芯）；20×OD（三芯） |
|
温度范围 |
-40℃ ~ +90℃ |
尺寸和重量
3.8/6.6kV
|
结构芯数×截面积 |
标称绝缘厚度 |
标称外护套厚度 |
最小外径 |
最大外径 |
近似重量 |
|
mm² |
mm |
mm |
mm |
mm |
kg/km |
|
1×16 |
3.0 |
1.3 |
16.0 |
18.0 |
492 |
|
1×25 |
3.0 |
1.3 |
17.6 |
19.7 |
658 |
|
1×35 |
3.0 |
1.4 |
18.7 |
20.8 |
776 |
|
1×50 |
3.0 |
1.4 |
19.9 |
22.3 |
942 |
|
1×70 |
3.0 |
1.5 |
21.8 |
24.3 |
1229 |
|
1×95 |
3.0 |
1.6 |
23.7 |
26.3 |
1546 |
|
1×120 |
3.0 |
1.6 |
25.4 |
28.0 |
1890 |
|
1×150 |
3.0 |
1.7 |
27.0 |
29.8 |
2242 |
|
1×185 |
3.0 |
1.8 |
29.0 |
32.1 |
2713 |
|
1×240 |
3.0 |
1.9 |
31.7 |
35.0 |
3427 |
|
1×300 |
3.0 |
2.0 |
34.3 |
37.6 |
4177 |
|
1×400 |
3.0 |
2.1 |
37.6 |
41.1 |
5145 |
|
1×500 |
3.2 |
2.3 |
41.4 |
45.5 |
6408 |
|
1×630 |
3.2 |
2.4 |
45.1 |
49.2 |
8134 |
|
3×16 |
3.0 |
1.8 |
32.7 |
36.0 |
1482 |
|
3×25 |
3.0 |
2.0 |
36.5 |
39.9 |
2031 |
|
3×35 |
3.0 |
2.0 |
38.4 |
41.9 |
2359 |
|
3×50 |
3.0 |
2.2 |
41.3 |
45.3 |
2918 |
|
3×70 |
3.0 |
2.3 |
45.3 |
49.4 |
3788 |
|
3×95 |
3.0 |
2.5 |
49.3 |
53.9 |
4776 |
|
3×120 |
3.0 |
2.6 |
53.1 |
57.8 |
5868 |
|
3×150 |
3.0 |
2.7 |
56.5 |
61.4 |
6933 |
|
3×185 |
3.0 |
2.9 |
60.8 |
66.1 |
8401 |
|
3×240 |
3.0 |
3.1 |
66.6 |
72.2 |
10616 |
6.35/11kV
|
结构芯数×截面积 |
标称绝缘厚度 |
标称外护套厚度 |
最小外径 |
最大外径 |
近似重量 |
|
mm² |
mm |
mm |
mm |
mm |
kg/km |
|
1×16 |
3.4 |
1.3 |
16.8 |
18.8 |
524 |
|
1×25 |
3.4 |
1.4 |
18.6 |
20.7 |
704 |
|
1×35 |
3.4 |
1.4 |
19.4 |
21.9 |
813 |
|
1×50 |
3.4 |
1.5 |
20.8 |
23.3 |
994 |
|
1×70 |
3.4 |
1.5 |
22.6 |
25.1 |
1272 |
|
1×95 |
3.4 |
1.6 |
24.4 |
27.1 |
1592 |
|
1×120 |
3.4 |
1.7 |
26.3 |
29.0 |
1956 |
|
1×150 |
3.4 |
1.7 |
27.8 |
30.6 |
2294 |
|
1×185 |
3.4 |
1.8 |
29.8 |
32.9 |
2769 |
|
1×240 |
3.4 |
1.9 |
32.5 |
35.8 |
3487 |
|
1×300 |
3.4 |
2.0 |
35.0 |
38.4 |
4242 |
|
1×400 |
3.4 |
2.1 |
38.4 |
41.9 |
5208 |
|
1×500 |
3.4 |
2.3 |
41.8 |
45.8 |
6442 |
|
1×630 |
3.4 |
2.4 |
45.5 |
49.6 |
8176 |
|
3×16 |
3.4 |
1.9 |
34.5 |
37.9 |
1601 |
|
3×25 |
3.4 |
2.0 |
38.2 |
41.6 |
2139 |
|
3×35 |
3.4 |
2.1 |
40.2 |
44.1 |
2497 |
|
3×50 |
3.4 |
2.2 |
43.0 |
47.0 |
3040 |
|
3×70 |
3.4 |
2.4 |
47.1 |
51.3 |
3949 |
|
3×95 |
3.4 |
2.5 |
51.0 |
55.6 |
4919 |
|
3×120 |
3.4 |
2.7 |
55.0 |
59.8 |
6055 |
|
3×150 |
3.4 |
2.8 |
58.4 |
63.3 |
7132 |
|
3×185 |
3.4 |
3.0 |
62.7 |
68.1 |
8613 |
|
3×240 |
3.4 |
3.2 |
68.5 |
74.1 |
10848 |
8.7/15kV
|
结构芯数×截面积 |
标称绝缘厚度 |
标称外护套厚度 |
最小外径 |
最大外径 |
近似重量 |
|
mm² |
mm |
mm |
mm |
mm |
kg/km |
|
1×25 |
4.5 |
1.5 |
20.9 |
23.4 |
808 |
|
1×35 |
4.5 |
1.5 |
21.7 |
24.3 |
921 |
|
1×50 |
4.5 |
1.5 |
22.9 |
25.5 |
1110 |
|
1×70 |
4.5 |
1.6 |
24.9 |
27.5 |
1396 |
|
1×95 |
4.5 |
1.7 |
26.7 |
29.5 |
1726 |
|
1×120 |
4.5 |
1.8 |
28.6 |
31.4 |
2099 |
|
1×150 |
4.5 |
1.8 |
30.1 |
33.3 |
2445 |
|
1×185 |
4.5 |
1.9 |
32.1 |
35.3 |
2929 |
|
1×240 |
4.5 |
2.0 |
34.8 |
38.2 |
3661 |
|
1×300 |
4.5 |
2.1 |
37.3 |
40.8 |
4429 |
|
1×400 |
4.5 |
2.2 |
40.7 |
44.6 |
5390 |
|
1×500 |
4.5 |
2.4 |
44.1 |
48.2 |
6638 |
|
1×630 |
4.5 |
2.5 |
47.8 |
52.0 |
8415 |
|
3×25 |
4.5 |
2.2 |
43.1 |
47.1 |
2458 |
|
3×35 |
4.5 |
2.3 |
45.2 |
49.2 |
2832 |
|
3×50 |
4.5 |
2.4 |
47.9 |
52.1 |
3395 |
|
3×70 |
4.5 |
2.6 |
52.1 |
56.7 |
4336 |
|
3×95 |
4.5 |
2.7 |
55.9 |
60.7 |
5334 |
|
3×120 |
4.5 |
2.9 |
59.9 |
64.9 |
6500 |
|
3×150 |
4.5 |
3.0 |
63.3 |
68.7 |
7602 |
|
3×185 |
4.5 |
3.2 |
67.6 |
73.2 |
9116 |
