应用
150/250V HF-EPR绝缘,SW2/SW4护套,单独屏蔽非铠装阻燃仪表&控制缆，橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于仪表、照明和控制电路。
标准
-
BS 6883
-
IEC 60332-3A 阻燃
-
IEC 60754-1; IEC 60754-2 腐蚀性
-
IEC 61034-2 烟密度
-
冷弯和冲击（-40°C）（应要求提供）
-
CSA C22.2 No. 38-95（应要求提供）

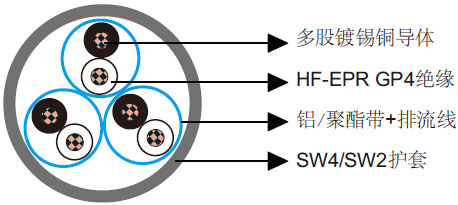

结构
|
导体 |
符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝 |
|
绝缘 |
符合BS 7655 1.2的HF-EPR GP4 |
|
扭绞 |
对、三线组、四线组 |
|
单独屏蔽 |
铝/聚酯带+镀锡铜排流线 |
|
护套 |
符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2 |
机械和热性能
|
最小内部弯曲半径 |
8×OD |
|
温度范围 |
-40℃ ~ +90℃ |
尺寸和重量
|
结构芯数×截面积 |
标称绝缘厚度 |
标称外护套厚度 |
最小外径 |
最大外径 |
近似重量 |
|
mm² |
mm |
mm |
mm |
mm |
kg/km |
|
多对 |
|
1×2×0.75 |
0.8 |
1.0 |
7.3 |
9.0 |
90 |
|
3×2×0.75 |
0.8 |
1.2 |
12.6 |
14.5 |
200 |
|
7×2×0.75 |
0.8 |
1.4 |
16.9 |
19.0 |
390 |
|
12×2×0.75 |
0.8 |
1.6 |
21.2 |
23.7 |
630 |
|
20×2×0.75 |
0.8 |
1.9 |
27.0 |
29.8 |
1010 |
|
27×2×0.75 |
0.8 |
2.0 |
30.8 |
33.9 |
1320 |
|
37×2×0.75 |
0.8 |
2.2 |
35.9 |
39.3 |
1560 |
|
1×2×1 |
0.8 |
1.0 |
7.7 |
9.5 |
100 |
|
3×2×1 |
0.8 |
1.3 |
13.5 |
15.5 |
240 |
|
7×2×1 |
0.8 |
1.4 |
18.0 |
20.1 |
470 |
|
12×2×1 |
0.8 |
1.7 |
22.8 |
25.4 |
780 |
|
20×2×1 |
0.8 |
1.9 |
28.8 |
31.6 |
1230 |
|
27×2×1 |
0.8 |
2.1 |
32.8 |
36.0 |
1630 |
|
37×2×1 |
0.8 |
2.3 |
38.5 |
42.3 |
2180 |
|
多三线组 |
|
1×3×0.75 |
0.8 |
1.0 |
7.7 |
9.4 |
100 |
|
3×3×0.75 |
0.8 |
1.3 |
14.2 |
16.2 |
250 |
|
7×3×0.75 |
0.8 |
1.5 |
19.7 |
22.1 |
500 |
|
12×3×0.75 |
0.8 |
1.7 |
24.4 |
27.1 |
830 |
|
1×3×1 |
0.8 |
1.1 |
8.4 |
10.1 |
120 |
|
3×3×1 |
0.8 |
1.3 |
15.0 |
17.2 |
300 |
|
7×3×1 |
0.8 |
1.5 |
21.0 |
23.5 |
610 |
|
12×3×1 |
0.8 |
1.8 |
26.2 |
28.9 |
1020 |
|
多四线组 |
|
1×4×0.75 |
0.8 |
1.1 |
8.6 |
10.4 |
120 |
|
3×4×0.75 |
0.8 |
1.4 |
16.4 |
18.5 |
310 |
|
7×4×0.75 |
0.8 |
1.6 |
22.1 |
24.7 |
620 |
|
1×4×1 |
0.8 |
1.1 |
9.1 |
10.9 |
140 |
|
3×4×1 |
0.8 |
1.4 |
17.5 |
19.6 |
360 |
|
7×4×1 |
0.8 |
1.6 |
23.6 |
26.2 |
740 |
